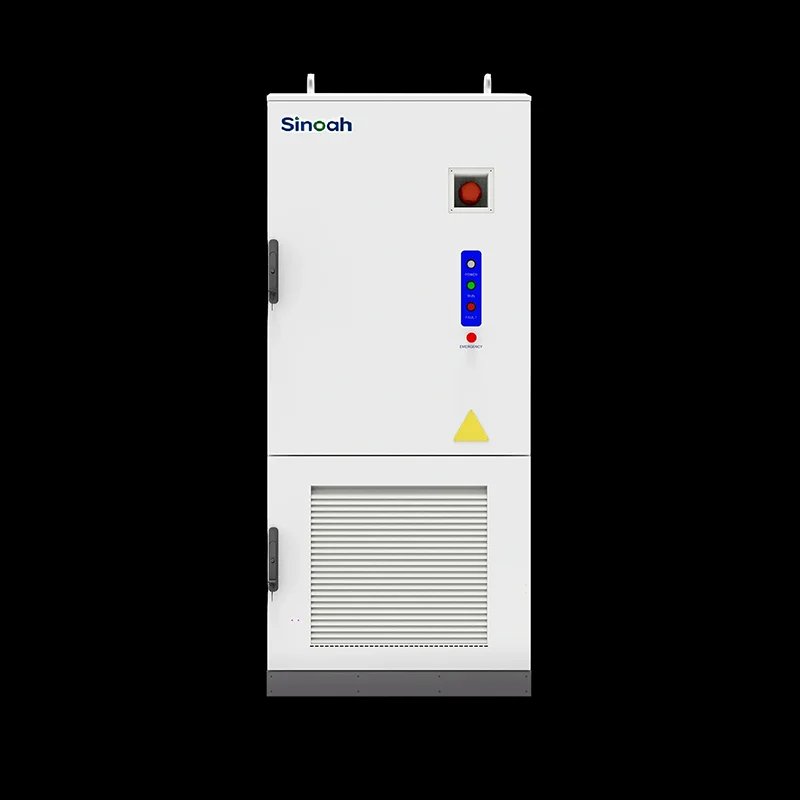

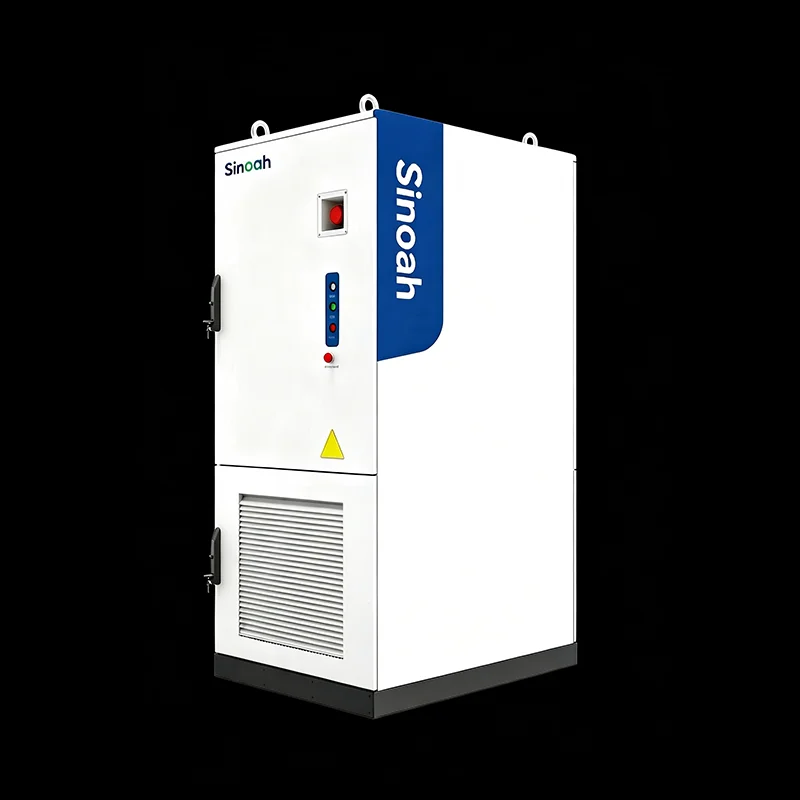

125kW / 261kWh likidoz hoztutako ESS armairua

314Ah LFP zelulekin, 8000+ ziklo-bizitzarekin, zelulen tenperatura-diferentziak 3°C-tan kontrolatuta eta 10 urteko zelulen bermearekin, Sinoah Energy 125kW / 261kWh likido-hoztutako ESS Cabinet aproposa da fabriketarako, hoteletarako, biltegietarako, eraikin komertzialetarako, eguzki kargatzeko guneetarako eta biltegietarako. Bere 1050 × 1350 × 2400 mm-ko itxitura trinkoak 1,4 m² inguru hartzen du eta IP55 babesa eskaintzen du kanpoko instalazio zorrotzetarako.

Diseinu osoa ESS komertzial azkarrago hedatzeko

Sinoah Energy 125kW / 261kWh likidoz hoztutako ESS kabineteak energia komertzialen biltegiratzeko beharrezkoak diren osagai nagusiak fabrikan muntatutako sistema batean integratzen ditu. Baterien sistemak 1P260S gisa konfiguratutako LFP 3.2V/314Ah zelulak erabiltzen ditu, 261kWh-ko ahalmena eskaintzen du 728-936V DC tentsio tartearekin.

400 V AC irteerako 125 kW-ko bi norabideko PCS batek bateriaren eta sarearen arteko bi norabideko potentzia-bihurketa kudeatzen du, eta BMS integratuak bateriaren baldintzak etengabe kontrolatzen ditu zelula mailan. EMS integratuak operazio-estrategiak kontrolatzen ditu, hala nola gailurra moztea, karga aldatzea, tarifak optimizatzea eta energia berriztagarrien erabilera. Potentzia-banaketa integratua, neurketa, etengailuak, gorakada babesa, hozte eta aerosol suteen babesa are gehiago murrizten dute gunearen instalazioaren konplexutasuna.

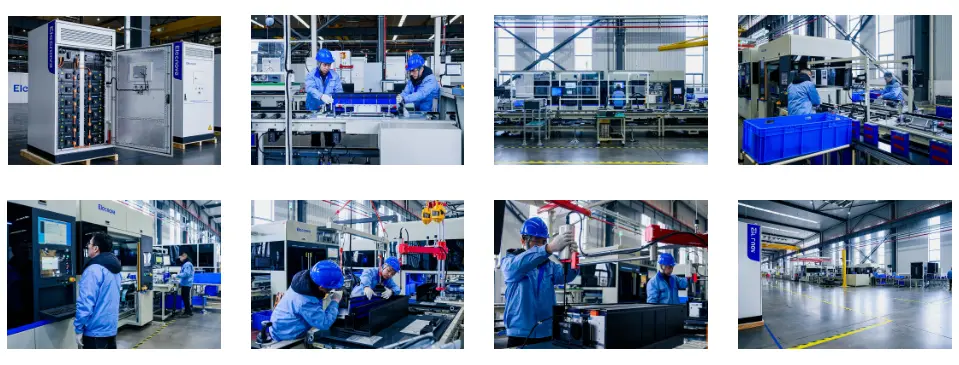

Armairua aldez aurretik muntatuta eta fabrikan probatuta dagoenez, bezeroek batez ere instalazioaren oinarria prestatu eta beharrezko konexio elektrikoak osatu behar dituzte, hedapen-denbora laburtzen lagunduz, banan-banan instalatutako bateria, PCS eta kontrol-ekipoekin alderatuta.

125 kWh-ko potentzia eta 261 kWh-ko potentzia merkataritza-energia kudeatzeko

125 kWh-ko potentziaren eta 261 kWh-ko energia-ahalmenaren konbinazioak oreka praktikoa eskaintzen du potentzia-eskariaren kudeaketaren eta energia-aldaketaren artean. Iraupen laburreko eskariaren gailurrak dituzten enpresentzat, sistema azkar deskargatu daiteke sareko potentzia eskaria murrizteko. Erabilera-denborako aplikazioetarako, kostu baxuagoko aldietan kargatu daiteke eta elektrizitatearen prezioak altuagoak direnean deskargatu ditzake.

Benetako babeskopiaren iraupena konektatutako kargaren araberakoa da. 125 kWh-ko karga konstantean, 261 kWh-ko ahalmen nominalak energia hornidura teorikoaren bi ordu adierazten du sistemaren galerak eta erreserba ezarpenak baino lehen. Karga kritiko baxuagoek erabilgarri dagoen babeskopiaren iraupena luza dezakete, kabinetea larrialdietarako energia estrategia desberdinetarako egokia bihurtuz.

Hozte likido aurreratua 3°C-ren barruan tenperatura orekatzearekin

Bateriaren tenperaturaren uniformetasunak eragin zuzena du zelulen zahartzean, segurtasunean eta epe luzerako sistemaren errendimenduan. Sinoah Energy ECO-E261LP-2A-k pakete-mailako hozte likidoa erabiltzen du zelulen tenperatura-diferentziak 3 °C-tan mantentzeko.

Zelula-tenperatura uniformeagoek estres termiko lokalizatua murrizten laguntzen dute eta karga- eta deskarga-errendimendu koherentea onartzen dute. Hozte likidoaren sistema PCS eta beste osagai elektrikoentzako aire behartutako hoztearekin konbinatzen da, kudeaketa termikoen arkitektura hibrido bat sortuz.

Planteamendu honek armairu trinkoaren diseinua ere onartzen du, eta 261 kWh-ko bateriaren edukiera 1050 × 1350 × 2400 mm-ko itxitura batean sartzeko aukera ematen du. Sistema -25 °C eta +55 °C arteko tenperaturan funtzionatzeko diseinatuta dago.

EMS adimenduna Peak Shaving, Load Shifting eta Eguzki Optimizaziorako

EMS integratuak Sinoah Energy ESS Cabineteari elektrizitate-eskaera eta energia-prezio aldakorrei erantzuteko aukera ematen dio. Ordezko bateria gisa soilik funtzionatu beharrean, sistemak aktiboki kudea dezake elektrizitatea nola eta noiz gorde eta erabiltzen den.

1. Peak Shaving eta Load Shifting

Elektrizitate-eskaera handiko aldietan, EMSak bateria deskargatzeko agindu dezake eta saretik ateratzen den potentzia murrizteko. Eskaera baxuko aldietan, sistemak bateria kargatu dezake. Horrek enpresei eskariaren gailurrak kudeatzen eta elektrizitate-kontsumoaren profila optimizatzen laguntzen die.

2. Erabilera-denbora tarifa optimizatzea

Erabilera-denborako elektrizitate-tarifekin diharduten enpresek bateria kargatu dezakete kostu baxuko aldietan eta deskargatu kostu handiagoko aldietan. Onura ekonomikoa tokiko elektrizitatearen prezioen, funtzionamendu-ordutegien, sistemaren eraginkortasunaren eta bizikletaren estrategiaren araberakoa da.

3. PV + Biltegiratze Integrazioa

Eguzki fotovoltaikoarekin hornitutako eraikin komertzialetan, gehiegizko eguzki-sorkuntza gorde daiteke esportatu beharrean, tokiko eskaria txikia denean. Biltegiratutako energia gero erabil daiteke eguzki-sorkuntza jaisten denean, eguzki-kontsumoa hobetuz eta sareko elektrizitatearekiko konfiantza murriztuz.

4. PV + Biltegiratzea + EV Kargatzea

EV kargatzeak guneko potentzia-eskariaren bat-bateko igoera sor dezake. 125 kW-ko ESS Kabineteak kargatzeko azpiegituretarako energia-buffer gisa jardu dezake, enpresei kargatzeko kargak kudeatzen laguntzen die eta sareko konexioen berritze garestien beharra murrizten du, guneko baldintzen elektrikoen arabera.

5. Larrialdi Elikadura Hornidura

Babeskopia funtzionatzeko konfiguratuta dagoenean, sistemak sarearen etenaldietan izendatutako karga kritikoei energia eman diezaieke. Eskuragarri dagoen babeskopiaren iraupena karga-profilaren, erreserba-ezarpenen, PCS konfigurazioaren eta gunearen diseinu elektrikoaren araberakoa da.

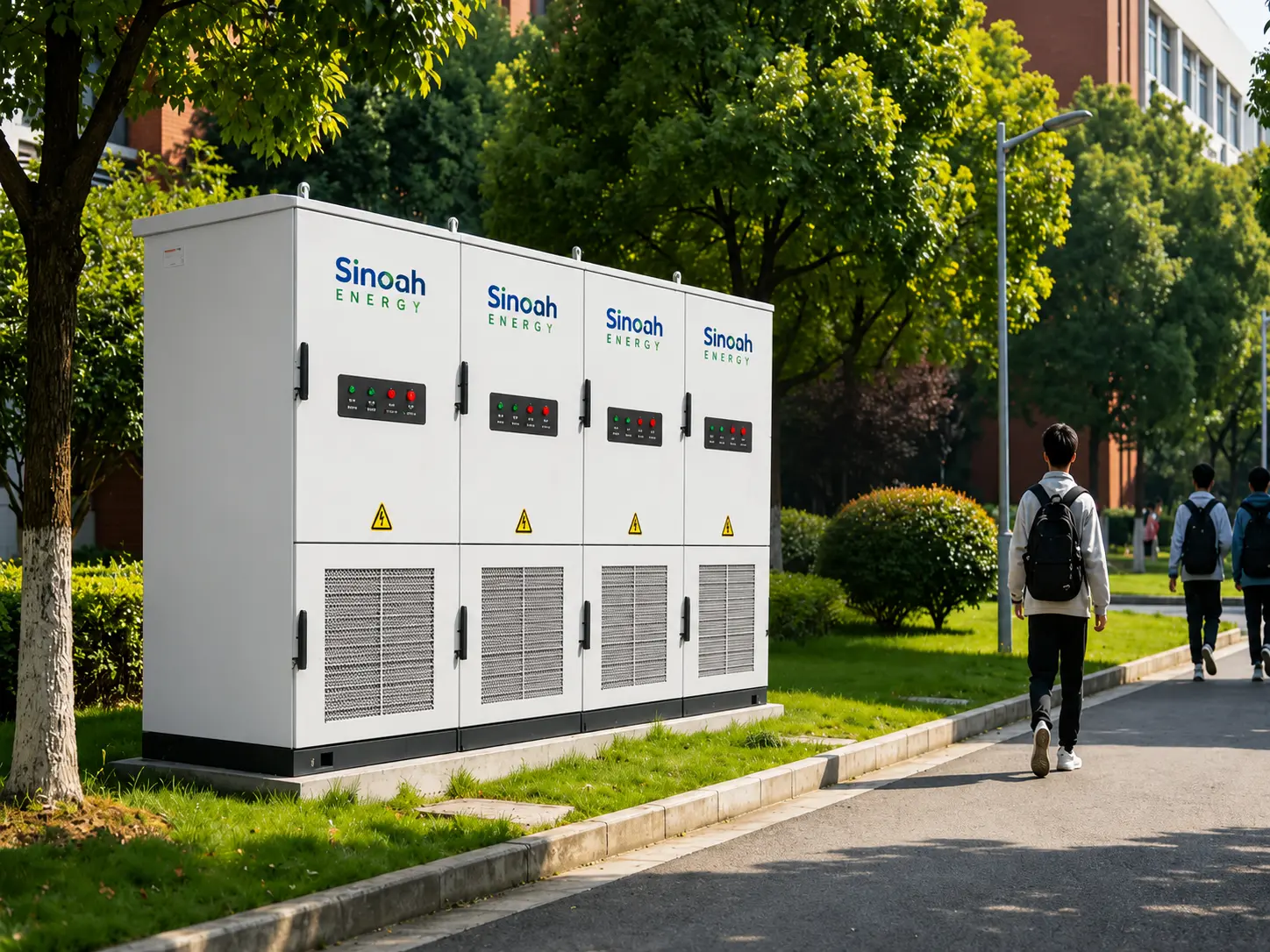

Kanpoko instalazio komertzialerako IP55 armairu trinkoa

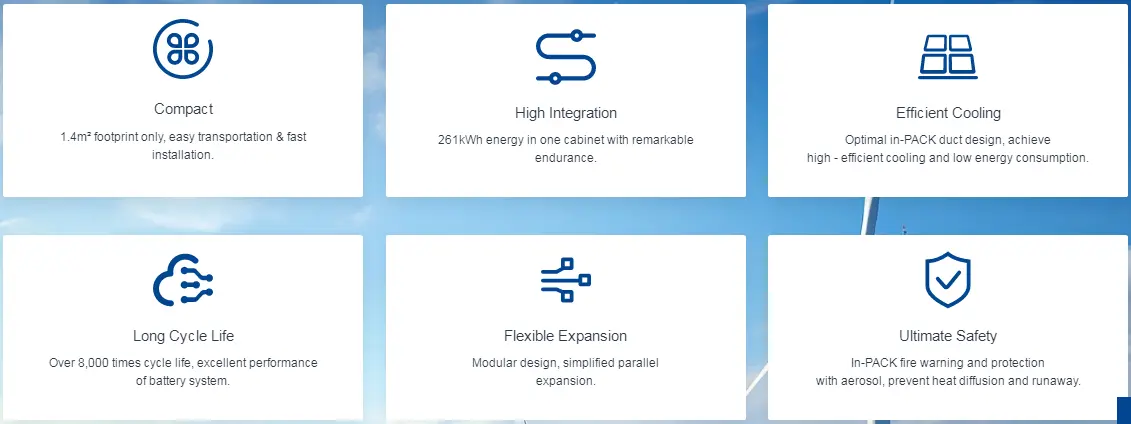

Energia biltegiratzeko proiektu komertzialek barruko espazio mugatua izan ohi dute, kanpoko instalazioa kontuan hartuz. Sinoah Energy armairuak 1050 × 1350 × 2400 mm neurtzen ditu eta gutxi gorabehera 1,4 m²-ko aztarna hartzen du.

Bere IP55 itxiturak hautsaren eta ur-zorrotaden aurkako babesa eskaintzen du, eta C4 korrosioaren babesak industria eta kostaldeko inguruneetan instalatzea onartzen du. C5 korrosioaren babesa ere eskuragarri dago proiektuaren inguruneak eskatzen duenean.

Instalazio-guneak hormigoizko zimendu egokia, aireztapen eta segurtasun-tarte nahikoa eta ikuskapen eta mantentze-lanetarako sarbide egokia izan behar ditu.

Geruza anitzeko bateria eta suteen aurkako babesa

Segurtasuna funtsezkoa da 261 kWh-ko litiozko bateria-sistema bat merkataritza-ingurunean zabaltzean. Sinoah Energyk zelula-mailako monitorizazioa, BMS babesa, kudeaketa termikoa eta suteak itzaltzea konbinatzen ditu kabinete barruan.

BMS-k funtzionamendu-baldintzak kontrolatzen ditu eta gain-tentsio, azpi-tentsio, gain-korronte, gehiegizko tenperatura eta zirkuitu-labur-baldintzen aurkako babesa eskaintzen du. Aerosoletan oinarritutako PACK mailako suteak itzaltzeko sistema integratuta dago bateria mailan hautemandako sute-gertakariei erantzuteko.

Sistema nazioarteko estandarren eta ziurtagirien eskakizunen arabera diseinatu da, besteak beste, UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 eta UL 9540A. Sarearen betetze aplikagarriak EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 eta CEI0-16 konfigurazioak barne hartzen ditu xede-merkatuaren eta proiektuaren eskakizunen arabera.

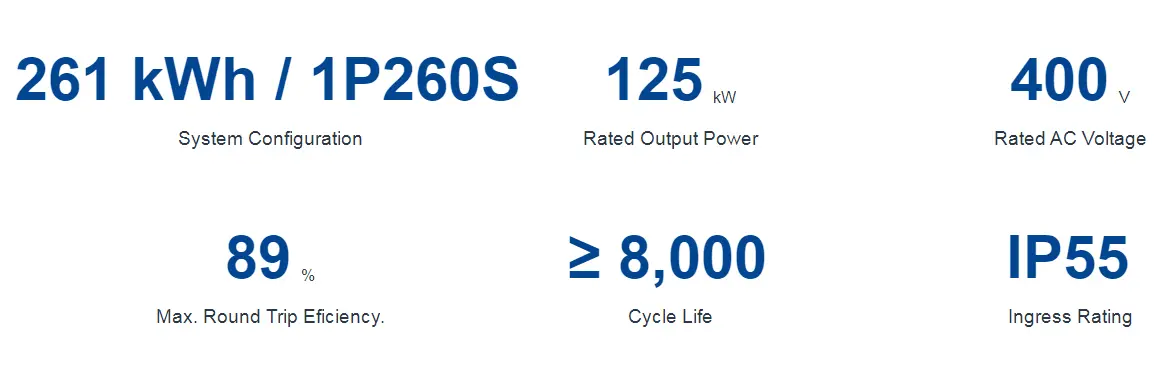

Zehaztapen Teknikoak

125kW / 261kWh ESS kabineterako ohiko aplikazioak

1. Fabrikazio-instalazioak

Makineria, produkzio-lerroak, konpresoreak edo potentzia handiko beste ekipo batzuk dituzten lantegiek sistema erabil dezakete eskaera-gailurrak murrizteko eta energia-kontsumoa kostu baxuagoko aldietara aldatzeko.

2. Hotelak eta merkataritza-eraikinak

Hotelek, bulegoek, erosketa-instalazioek eta beste eraikin komertzialek bateria biltegiratzea eguzki fotovoltaikoarekin konbina dezakete autokontsumoa hobetzeko, eskaria gailurra kudeatzeko eta sarearen etenetan karga kritikoak mantentzeko.

3. Biltegiak eta Zentro Logistikoak

Biltegiek armairua erabil dezakete argiztapen, HVAC, hozte, automatizazio sistemen eta kargatzeko ekipoen elektrizitate-eskaria kudeatzeko, funtsezko eragiketetarako babeskopia-energia ematen duten bitartean.

4. Eguzki + Biltegiratze Proiektu Komertzialak

Sistemak soberan dagoen FV sorkuntza gordetzen du tokiko eskari txikiko aldietan eta gordetako energia askatzen du eguzki-irteera jaisten denean, enpresei eguzki-inbertsioaren balioa handitzen lagunduz.

5. EV Kargatzeko Azpiegitura

ESS armairuak potentzia-gaitasun gehigarria eman dezake EV kargatzeko aplikazio komertzialetarako karga-karga altuak babestuz eta sareko konexioan aldi berean kargatzeko eskariaren eragina murriztuz.

Adibidea: Hotel Komertzialen Energia Kudeaketa

150 kW-ko eguzki fotovoltaiko sistema, EV kargatzeko azpiegitura eta 450.000 kWh-ko urteko elektrizitate-kontsumoa duen 120 gelako hotelak eskari-gailur nabarmenak izan ditzake arratsaldeko check-in eta gaueko eragiketetan.

EMS estrategia egoki batekin, Sinoah Energy 125kW / 261kWh ESS Kabineteak guneko eskari handiko aldietan deskargatu dezake, eguzki-energia soberan gorde eta kostu baxuagoko tarifa-aldietan kargatu dezake. Aurrezpen potentziala hotelaren benetako karga-profilaren, tarifa-egituraren, eguzki-sorkuntzaren, funtzionamendu-ordutegiaren eta sare lokalaren kargaren araberakoa da.

Mota honetako proiektuetarako, sistemak aldi berean landu ditzake eskariaren gailurren kudeaketa, eguzki-autokontsumoa, erabilera-denboraren optimizazioa eta larrialdietako energia-baldintzak, energia aurrezteko estrategia bakar batean oinarritu beharrean.

Epe luzeko fidagarritasuna eta Erresuma Batuko laguntza teknikoa

Sinoah Energyk fabrikako zuzeneko fabrikazioa eta Erresuma Batuan oinarritutako laguntza teknikoa konbinatzen ditu energia biltegiratzeko proiektu komertzialetarako. 125 kW / 261 kWh sistemak 8000 + zikloko bizitza eta 10 urteko zelulen bermea eskaintzen du, epe luzerako proiektuaren plangintza onartzen duena.

Sistema integratu gisa, armairuak irtenbide koordinatu bat eskaintzen du bateria, PCS, BMS, EMS, hozte, potentzia banaketa eta segurtasun funtzioetarako. Sinoah Energyk proiektuaren berariazko konfigurazioa, instalazioaren plangintza, sistemaren hedapena eta merkataritza gune ezberdinetarako eskakizun teknikoak ere onartzen ditu.

Mundu errealeko aplikazioa: 120 logela dituen hotel batek % 30 murrizten ditu energia kostuak

Erresuma Batuko hego-ekialdeko 120 gelako hotel batek 150 kW-ko eguzki fotovoltaiko sistema bat du, EV kargatzeko instalazioak gonbidatuentzako eta urteko elektrizitate-kontsumoa 450.000 kWh gutxi gorabehera. Hotelak Erabilera-denboraren tarifa baten arabera funtzionatzen du, elektrizitate-tasa gailurra 32p/kWh-koa eta 11p/kWh-ko puntu gutxiko tarifarekin.

Instalatu aurretik, hotelaren elektrizitate-eskaria 180 kW ingurukoa izan ohi zen arratsaldeko fakturazioan, sukaldeko funtzionamenduan eta gaueko zerbitzuan. Eskari gailur hauek elektrizitate kostuak handitu zituzten, eta hotelaren eguneko eguzki-sorkuntzaren zati bat sarera esportatzen zen tasa nahiko baxuetan.

Sinoah Energy 125kW / 261kWh likidoz hoztutako ESS armairua instalatu ondoren, EMS integratua bizarra egiteko, eguzkiaren optimizaziorako eta erabilera-denbora energia kudeatzeko konfiguratu zen. Arratsaldeko eskariaren gailurretan, bateria deskargatu zen sarearen eskaria gutxi gorabehera 180kWtik 125kWtik behera izatera murrizteko, eta 10.000 £ baino gehiago sortu ziren eskariarekin lotutako urteko aurrezki potentzialetan.

Aldi berean, aurrez esportatzen zen eguzki-sorkuntza soberakina 261 kWh-ko baterian gorde liteke eta arratsaldeko jardueretan erabili. Adibideko funtzionamendu-baldintzetan, eguzki-autokontsumoa gutxi gorabehera % 50etik % 85 baino gehiagora igo zen, elektrizitate-aurrezpen gehigarria sortuz.

Sistemak gaueko puntako garaian 11p/kWh gutxi gorabehera kargatzen du eta kostu handiagoko aldietan 32p/kWh inguruan deskargatzen da. 21p/kWh prezio-diferentzia honek tarifa-arbitrajerako aukera gehigarri bat sortu zuen, bateriaren eraginkortasunaren eta gunearen benetako operazio-estrategiaren arabera.

Funtzionamendu-suposizio hauetan oinarrituta, hotelak 25.000 £ baino gehiagoko urteko guztizko energia-aurrezpena lor lezake, eta, aldi berean, babesko energia-gaitasuna eta eguzki fotovoltaiko sistema hobeto aprobetxatuko ditu. 8000+ ziklo-bizitza eta 10 urteko zelulen bermearekin, Sinoah Energy sistemak epe luzerako irtenbide bat eskaintzen du energia-kostuak murrizteko eta potentziaren erresilientzia hobetzeko.

Ohiko galderak

1. Zenbat aurreztu dezake negozio bat 125kW / 261kWh ESS sistema batek?

Aurrezpen potentziala elektrizitate tarifen, eskariaren gailurren kargaren, eguneroko karga ereduen, eguzki-sorkuntzaren, bateriaren funtzionamendu estrategiaren eta tokiko araudiaren araberakoa da. Gune komertzial egokietarako, puntako bizarrak, tarifa-arbitrajeak eta eguzki-autokontsumoa handitzeak urteko aurrezki garrantzitsuak sor ditzakete. Aurreikusitako amortizazio-epea kalkulatu aurretik, guneko karga eta tarifa-analisi espezifiko bat burutu behar da.

2. Zenbat leku behar du instalazioak sistemak?

Armairuak 1050 × 1350 × 2400 mm neurtzen ditu eta gutxi gorabehera 1,4 m²-ko aztarna hartzen du. Hormigoizko zimendu egokia eta konexio elektrikoetarako, segurtasun eskakizunetarako, ikuskapenerako eta mantentze-lanetarako nahikoa tartea jarri behar dira.

3. Zer desberdintasun dago hozte likidoaren eta airearen hoztearen artean?

Bateria-paketeek hozte likidoa erabiltzen dute zelulen tenperatura-diferentziak 3 °C-tan mantentzeko, tenperaturaren uniformetasuna hobetuz eta estres termikoa murrizten laguntzen. Behartutako aire hoztea PCS eta beste osagai batzuetarako ere erabiltzen da. Kudeaketa termiko hibridoaren diseinu honek bateriaren tenperatura kontrol zehatzagoa eskaintzen du airez soilik bateria hozteko sistema batek baino.

4. Zenbat denbora eman dezake 261 kWh-ko bateriak ordezko energia?

Babeskopiaren iraupena konektatutako benetako kargaren araberakoa da. 125 kW-ko karga etengabean, 261 kWh bateriaren energia teorikoaren bi ordu adierazten du, bihurketa-galerak, ustiapen-erreserbak eta sistema-mugak kontuan hartu aurretik. Karga baxuagoek babeskopien iraupen luzeagoak eman ditzakete.

5. 125kW / 261kWh sistemak eguzki fotovoltaikoarekin funtziona dezake?

Bai. EMS integratuak PV sorkuntza eta bateriaren karga eta deskarga koordinatu ditzake. Eguzki-energia soberan gorde daiteke gero erabiltzeko, tokiko eguzki-kontsumoa handitzen eta sareko elektrizitate-erosketak murrizten laguntzen du.

6. Sistemak onartzen al dezake EV kargatzea?

Bai. ESS kabinetea EV kargatzeko azpiegitura komertzialekin integra daiteke. Karga-eskaera handian potentzia gehigarria hornituz, guneko karga gailurrak kudeatzen lagun dezake eta lehendik dagoen sare-konexioaren presioa murrizten lagun dezake.

7. Armairua egokia al da kanpoan instalatzeko?

Bai. Armairuak IP55 kalifikazioko itxitura eta C4 korrosioaren babesa ditu, kanpoko merkataritza-instalazio egokietarako egokia da. Gunearen baldintzak, zimenduen diseinua, sakeak, suteen aurkako segurtasun baldintzak eta tokiko araudia ebaluatu behar dira instalatu aurretik.
